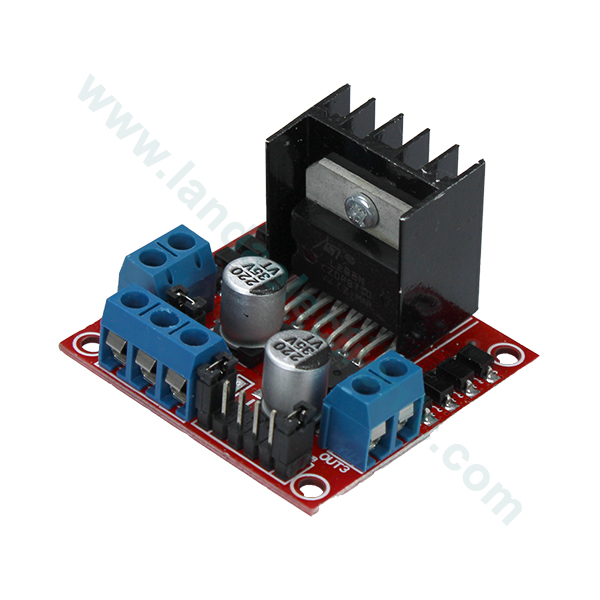

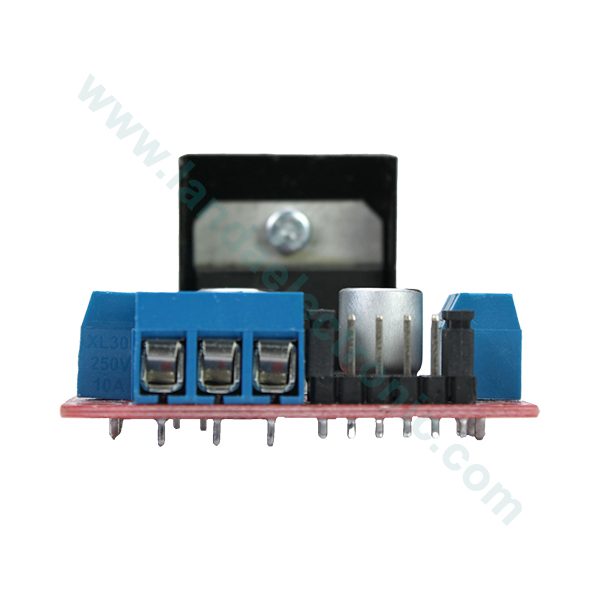

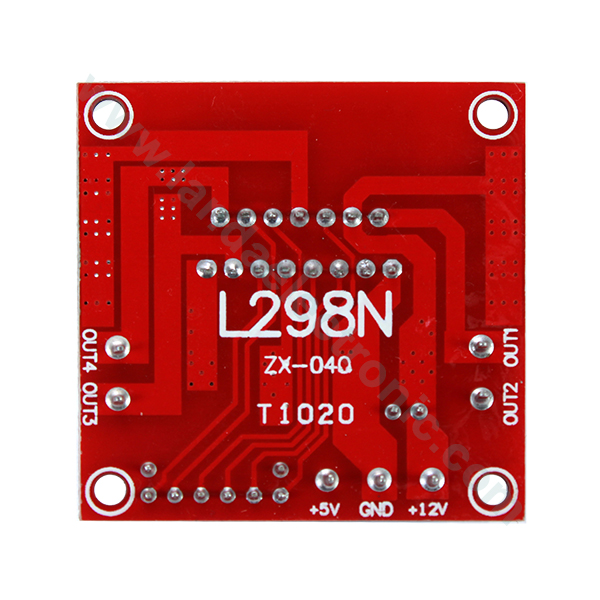

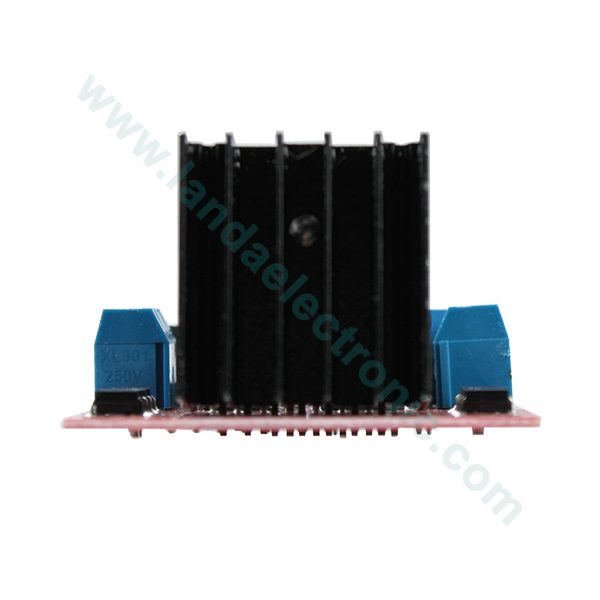

ماژول راه انداز موتور دی سی L298
ماژول راه انداز موتور دی سی L298 (ماژول L298) یک مدار مجتمع (IC) بسیار محبوب در حوزه الکترونیک و رباتیک است که برای کنترل دو موتور DC به طور همزمان استفاده می‌شود. این ماژول به شما امکان می‌دهد تا جهت چرخش و سرعت هر دو موتور را به صورت جداگانه کنترل کنید.
مشخصات فنی ماژول L298
- ولتاژ تغذیه : در محدوده 5 تا 35 ولت کار می‌کند، اما بهترین عملکرد را در محدوده 5 تا 12 ولت دارد.
- جریان خروجی : هر کانال خروجی می‌تواند تا 2 آمپر جریان را تامین کند.
- توان مصرفی :25W
- ولتاژ منطقی : 5V (سازگار با TTL)
- نوع موتور های قابل راه اندازی : موتورهای DC،استپ موتور های 2فاز / 4 فاز
- حالت‌های کنترل: جلو، عقب، ترمز، و آماده به کار
- دیودهای حفاظتی داخلی: جلوگیری از پیک ولتاژ معکوس (EMF بازگشتی)
- دمای کاری : -20 تا +135 درجه سانتی‌گراد
- ابعاد : 43x43x27 میلی‌متر
ویژگی های ماژول L298
- کنترل دو موتور DC به صورت مستقل: هر کانال خروجی این درایور قادر است یک موتور DC را به طور جداگانه کنترل کند.
- کنترل جهت چرخش: با تغییر وضعیت پین‌های ورودی، جهت چرخش موتورها را به راحتی می‌توان تغییر داد (راست‌گرد یا چپ‌گرد).
- کنترل سرعت موتور: از طریق روش PWM (پالس عرض مدوله) می‌توان سرعت موتورها را به صورت دقیق تنظیم کرد.
- سادگی استفاده: به لطف پین‌های کنترلی ساده و واضح، کار با این درایور بسیار آسان است.
- حفاظت در برابر اضافه بار: این درایور دارای مدارهای محافظتی است که از آن در برابر جریان‌های بیش از حد محافظت می‌کند.
- ولتاژ کاری گسترده: معمولاً در محدوده ولتاژی 5 تا 35 ولت کار می‌کند، اما بهترین عملکرد را در محدوده 5 تا 12 ولت دارد.
- جریان خروجی بالا: هر کانال خروجی می‌تواند تا 2 آمپر جریان را تامین کند.
کاربردهای ماژول L298
- ربات‌های متحرک: برای کنترل حرکت ربات‌ها در جهات مختلف
- ماشین‌های مدل: برای کنترل حرکت چرخ‌ها و سایر مکانیزم‌ها
- پروژه‌های آموزشی: برای آموزش مفاهیم اولیه الکترونیک و رباتیک
- خودکارسازی صنعتی: در برخی کاربردهای ساده و کم‌توان
