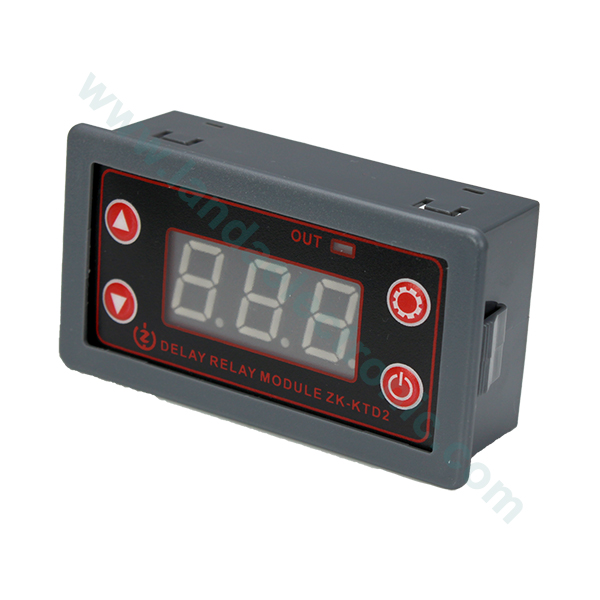

ماژول تایمر ZK-KTD2
ماژول تایمر ZK-KTD2 با ولتاژ کاری 6 تا 30 ولت DCقابلیت تنظیم محدوده زمانی قطع و وصل بودن و همچنین تعداد تکرار های قطع و وصلی را بین 0.01 ثانیه تا 999 دقیقه داراست.

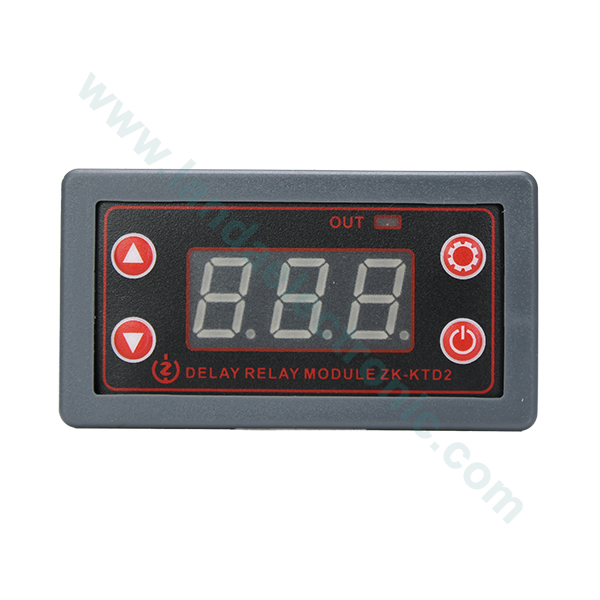

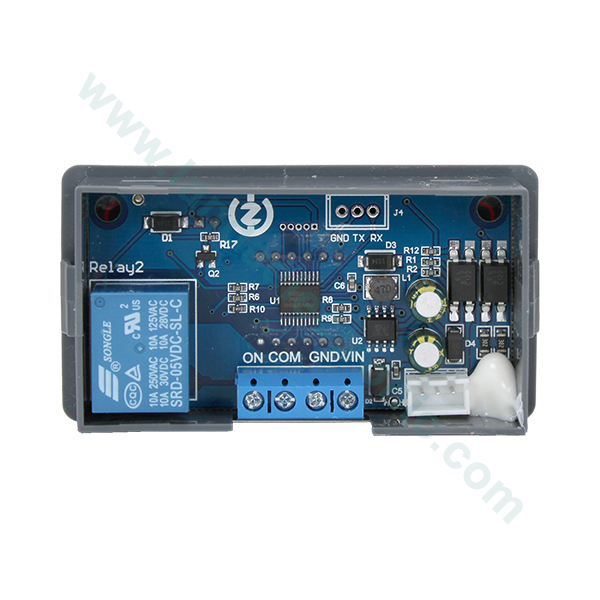

ماژول تایمر رو پنلی ZK-KTD2 دارای نمایشگر می باشد و به ترتیب بر روی نمایشگر آخرین مد لحظه ای و زمان و تایمر را نمایش میدهد و دارای کلید تنظیم UP , DOWN و کلیدهای SET و PAUSE TRIGGER است. این نکته هم لازم به ذکر است که بعد از خاموش شدن ماژول، تنظیمات از بین نمی رود و به طور خودکار ذخیره میشود.
مد کاری ماژول بین P0 تا P7 است که در ادامه به معرفی کامل آن ها خواهیم پرداخت.
کاربردها
ماژول تایمر مولتی فانکشن ZK-KTD2 در برنامه ریزی آبیاری، کنترل چرخش راک دستگاه جوجه کشی و … کاربرد دارد.
مدهای کاربردی ماژول
CL زمان قطع بودن رله
LOP تعداد تکرار عملیات قطع و وصل (1 تا 9999 بار)
در صورتی که از “—-” استفاده شود LOP بی پایان می شود.
مدهای کاری
P0 رله بعد از تحریک به مدت زمان OP وصل بوده و و پس از آن قطع می شود (در صورتی که در زمان روشن بودن سیگنال تحریکی ایجاد شود تاثیری نمی گذارد)
P1 رله بعد از تحریک به مدت زمان OP وصل بوده و پس از آن قطع می شود(در صورتی که در زمان روشن بودن سیگنال تحریکی ایجاد شود تایمر متوقف می شود)
P2 رله بعد از تحریک به مدت زمان OP وصل بوده و پس از آن قطع می شود(در صورتی که در زمان روشن بودن سیگنال تحریکی ایجاد شود تایمر متوقف می شود)
P3 رله برای مدت زمان CL بعد از سیگنال تحریک قطع می ماند و پس از آن وصل می شود
P4 رله به مدت زمان OP وصل و به مدت زمان CL قطع می شود و همینطور در یک حلقه به صورت روشن و خاموش و ریست کردن تایمر ادامه می دهد(در صورت ایجاد سیگنال تحریک تایمر متوقف می شود و رله وضعیت لحظه ای خود را حفظ می کند) تعداد تکرار عملیات فوق با استفاده از پارامتر LOP تعیین می شود. رله بعد از اتمام تعداد LOP به صورت وصل به کار خود ادامه می دهد.
P5 رله به مدت زمان CL بعد از اعمال سیگنال تحریک قطع می ماند و پس از آن به مدت OP وصل می ماند. عملیات فوق به صورت دوره ای تکرار می شود که مانند مد P4 قابلیت تعیین تعداد لوپ از طریق پارامتر LOP ممکن است و با اتمام تعداد LOP رله به صورت وصل به کار خود ادامه می دهد.
P6 رله بدون نیاز به سیگنال تحریک به محض راه اندازی دستگاه به مدت زمان OP وصل می ماند و پس از آن به مدت زمان CL قطع می شود. تعداد تکرار عملیات فوق از طریق پارامتر LOP تعیین شده و بعد از اتمام تعداد تکرار رله در وضعیت قطع به کار ادامه می دهد.
P7 رله بدون نیاز به سیگنال تحریک به محض راه اندازی دستگاه به مدت زمان CL در حالت قطع می ماند و سپس به مدت زمان OP در حالت وصل به کار خود ادامه می دهد. تعداد تکرار به وسیله پارامتر LOP تعیین شده و بعد از اتمام تعداد تکرار رله در وضعیت وصل به کار خود ادامه می دهد.
P8 رله با ایجاد سیگنال تحریک به مدت زمان OP وصل شده و با هر سیگنال تحریک تایمر ریست می شود و رله در حالت وصل به کار خود ادامه می دهد. در صورتی که تا اتمام زمان OP سیگنال تحریک ارسال نشود رله به حالت قطع می رود. در صورت ایجاد سیگنال تحریک دوباره وصل می شود.
P9 رله با ایجاد سیگنال تحریک به مدت زمان CL قطع می ماند و با هر بار ایجاد سیگنال تحریک تایمر ریست می شود و رله در حالت قطع می ماند. درصورتی که تا اتمام زمان CL سیگنالی ارسال نشود رله وصل می شود.
از فشار دادن لحظه ای دکمه Pause می توان به عنوان سیگنال تحریک استفاده کرد
دستورات ارسالی با استفاده از رابط UART (بادریت 9600 و طول داده 8 بیتی و 1 بیت پایانی)
دستور
کارکرد
Read
خواندن پارامترهای تنظیم شده
OP:XXXX
تنظیم کمترین زمان وصل شدن(1s)
OP:XXX.X
تنظیم کمترین زمان وصل شدن(0.1s)
OP:XX.XX
تنظیم کمترین زمان وصل شدن(0.01s)
OP:X.X.X.X
تنظیم کمترین زمان وصل شدن (1min)
CL:XXXX
تنظیم کمترین زمان قطع شدن(1s)
CL:XXX.X
تنظیم کمترین زمان قطع شدن(0.1s)
CL:XX.XX
تنظیم کمترین زمان قطع شدن(0.01s)
CL:X.X.X.X
تنظیم کمترین زمان قطع شدن (1min)
LP:XXXX
تنظیم تعداد تکرار(از 1 تا 9999)
Start
شروع/تحریک(برای مدهای P0~P7)
Stop
توقف(برای مدهای P0~P7)
PX
تعیین مد کاری
رنج های زمانی
در حالت کلی از 0.01 ثانیه تا 9999 دقیقه می باشد
محدوده زمانی با توجه به اعشار در رقم های پارامتر مشخص می شود
XXXX بدون رقم اعشار باشد محدوده 1 تا 9999 ثانیه
XXX.X دارای یک رقم اعشار باشد 0.1 ثانیه تا 999.9 ثانیه
XX.XX دارای دو رقم اعشار باشد محدوده 0.01 ثانیه تا 99.99 ثانیه
X.X.X.X همه ارقام دارای اعشار باشد محدوده 1 تا 9999 دقیقه
برای مثال برای ایجاد زمان 3.2 ثانیه باید ممیز را حرکت داده و به صورت “003.2” مقداردهی کرد. برای ایجاد زمان 2 دقیقه هم باید به صورت “0.0.0.2” مقداردهی شود.
نحوه مقداردهی پارامترهای مورد نظر
کلید تنظیمات را به مدت 3 ثانیه نگه داشته و وارد منو تنظیم شوید. با استفاده از کلید تنظیمات بین پارامترهای مختلف جابجا شده و با کلیدهای جهت دار مقدار مورد نظر را تعیین میکنیم و یا مد مورد نظر را انتخاب می کنیم. بعد از اتمام تنظیمات مورد نظر 3 ثانیه کلید تنظیمات را فشار دهید تا دستگاه با تنظیمات اعمالی آماده به کار شود. در صورت انتخاب مدهایی که نیازمند سیگنال تحریک هستند به وسیله یک سیگنال سطح High و یا Low از داخل مدار و یا از طریق دکمه Pause سیگنال مورد نظر ایجاد گردیده وتایمر شروع به کار می کند.
