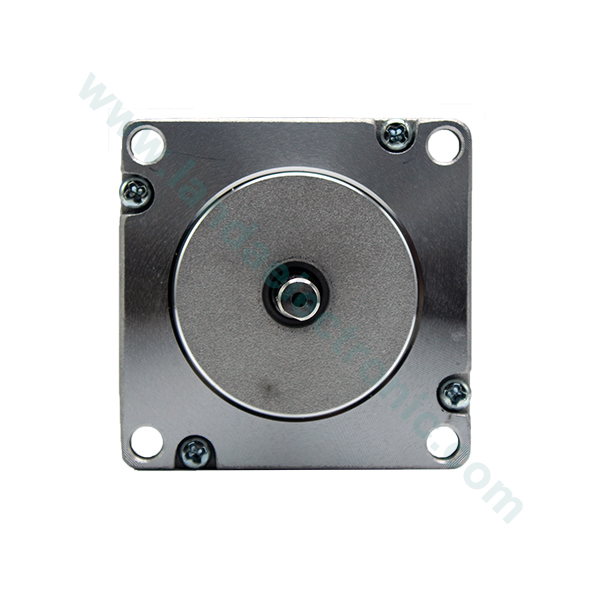

استپ موتور نما 23 57BYGH 9kg (3A 1.8°)

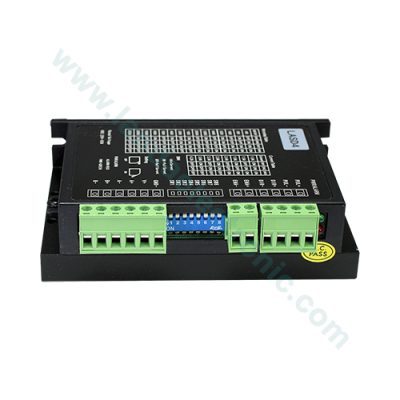

درایور TB6600 یک درایور استپ موتور دو قطبی با گام چرخش میکرو استپ سینوسی از نوع Chopperاست که کنترل آن از طریق PWM می باشد. از این درایور می توان جهت راه اندازی استپ موتورها با قابلیت تعیین زاویه هر گام مقدور استفاده کرد. باتوجه به جریان خروجی 4 آمپر این درایور و همچنین پشتیبانی از استپر موتورهای دو فاز و چهار فاز، از این درایور می توان در کاربردهای مختلف صنعتی سود جست. در این راه انداز به منظور ایزولاسیون از اپتوکوپلر استفاده می شود که این باعث کاهش جریان مصرفی آن به نصف می شود. از جمله کاربردهای مهم راه انداز موتور TB6600 می توان به دستگاه های CNC لیبل زنی، برش لیزری، ماشین های حکاکی اشاره کرد. ویژگی ها: منابع تغذیه 9 ولت و 24 ولت راه اندازی پل دو قطبی H جریان خروجی قابل تنظیم با حداکثر جریان 3.5 آمپر دارای عملکرد قفل جریان نیمه خودکار برای کاهش مصرف انرژی ایزوله کردن سیگنال ورودی نوری با سرعت بالا رابط تک پالس مثبت استاندارد عملکرد نگهداری آفلاین دارای شاسی نیمه محور با قابلیت انطباق با شرایط محیطی سخت دارای عملکرد محافظت از دما و جریان زیاد توضیحات ترمینال: CP مثبت: ترمینال مثبت سیگنال ورودی CP منفی: ترمینال منفی سیگنال ورودی DIR مثبت: ترمینال مثبت کنترل معکوس DIR منفی: ترمینال منفی کنترل معکوس EN مثبت: ترمینال مثبت خاموش کردن موتور EN منفی: ترمینال منفی خاموش کردن موتور اتصالات سیم پیچی موتور: A مثبت: وصل کردن سیم پیچی فاز مثبت موتور A A منفی: وصل کردن سیم پیچی فاز منفی موتور A B مثبت: وصل کردن سیم پیچی فاز مثبت موتور B B منفی: وصل کردن سیم پیچی فاز منفی موتور B عملکرد اتصالات ولتاژ: VCC: مثبت منبع تغذیه (با ولتاژ بین 9 و 42 ولت) GND: منفی منبع تغذیه اتصال ایزوله نوری سیگنال ورودی دارای دو رابط اتصال سیگنال ورودی: به صورت آنود مشترک و کاتد مشترک اتصال آنود مشترک: CP +, the DIR +, EN + به سیستم کنترل منبع تغذیه متصل میگردد. اگر ولتاژ +5 ولت باشد به طور مستقیم متصل میگردد و اگر ولتاژ بیشتر از 5 ولت باشد باید مدار محدود کننده جریان اضافه گردد. اپتوکوپلر جریان داخلی 3.5 تا 15 میلی آمپر را ارایه می دهد. اتصال کاتد مشترک: CP-, the DIR -, EN- به ترتیب به سیستم کنترلی اتصال زمین متصل می شود که SGND از زمین ایزوله می باشد. CP + ، DIR + ، EN + به ترتیب به سیستم کنترل منبع تغذیه متصل شده اند، در صورتی میتوانند به طور مستقیم وصل شود که منبع تغذیه + 5 ولت باشد اگر منبع تغذیه بزرگتر از + 5 ولت باشد ، باید از یک مقاومت محدود کننده جریان خارجی اضافی استفاده شود. R و Lt جریان درایو 8-15mA را برای درایو نوری داخلی تامین می کند.
