بهتر است بدانید سلونوئیدها همچون رله ها توانایی کنترل شدن و سوئیچ شدن را با استفاده از ماسفت ها و ترانزیستورها دارند. این وسیله می تواند به سرعت انرژی الکتریکی را به انرژی مکانیکی تبدیل نماید. ما در این مقاله سعی داریم به پرسش مهم سلونوئید چیست؟ و کاربرد آن پاسخ دهیم.
سلونوئید چیست؟
در پاسخ به سوال سلونوئید چیست؟ باید افزود: سلونوئیدهای خطی از یک سیم پیچ الکتریکی که دور آن لوله استوانه ای است و یک پیستون فعال گر و فرو مغناطیسی ساخته می شوند. این وسیله به راحتی درون بدنه سیم پیچ ها به سمت درونی و بیرونی در حرکت است. توجه داشته باشید کاربرد سلونوئیدها برای قفل ها و درهایی است که به صورت برقی باز می شوند. علاوه بر این برای باز و بسته کردن شیرها از این وسیله استفاده می شود. سلونوئیدها انواع مختلفی دارند و در دسترس قرار دارند. یکی از انواع سلونوئیدها که بسیار پر کاربرد است بوبین خطی می باشد. هر دو نوع سلونوئید گردان به صورت باینری و پیوسته دارای انرژی هستند. خوب است بدانید سلونوئیدهای خطی برای کنترل حرکات تناسبی در وضعیت سیلندر متناسب با توان ورودی به طور دقیق طراحی شده اند.
زمانی که جریان الکتریکی از یک هادی عبور می کند، پس از آن میدان مغناطیسی تولید می گردد. پس از تولید میدان مغناطیسی قطب های مثبت و منفی با استفاده از یک جریان گذرنده از هادی مشخص می شود. در این حالت سیم پیچ مانند یک آهن ربای الکتریکی است که دقیقا شبیه یک آهن ربا دارای قطب شمال و جنوب می باشد. توجه داشته باشید قدرت میدان مغناطیسی این وسیله را می توان با کنترل مقدار جریان گرنده از سیم پیچ تنظیم نمود.
چگونه جریان الکتریکی از هادی عبور می کند؟
در بخش قبل به طور کامل به سوال سلونوئید چیست؟ پاسخ دادیم . در این بخش بهتر است با جریان الکتریکی آشنا شوید. زمانی که جریان الکتریکی از هادی می گذرد، عملکرد سیم پیچ مثل یک آهن ربای الکتریکی خواهد بود. سیلندری که داخل آن قرار دارند به وسیله شار مغناطسی می تواند به آسانی جذب مرکز سیم پیچ شود. پس از آن فنر ریز و ظریفی که درون آن قرار دارد به پیستون وصل می شود و عمل فشرده سازی انجام می شود. می توان سرعت و نیروی سیلندر را با قدرت شار مغناطیسی سیم پیچ تعیین نمود.
زمانی که منبع جریان الکتریکی بدون انرژی و خاموش شود، میدان الکترومغناطیسی که پیش از این توسط سیم پیچ ساخته شده بود کاهش می باید. پس از آن انرژی ذخیره شده در فنر درگیر فشرده سازی می شود و به پیستون نیروی زیادی وارد می شود. در این عمل پیستون می تواند به سمت درون یا بیرون حرکت کند. حرکت رفت و برگشت پیستون را ضربه می نامند.
آشنایی با سلونوئیدهای گردان
ما در بخش اول به طور کامل به سوال سلونوئید چیست؟ پاسخ دادیم. در این بخش قصد داریم با سلونوئید گردان و کاربرد آن آشنا شویم. سلونوئیدهای الکترومغناطیسی قطعاتی به صورت خطی هستند و می توانند یک حرکت رفت و برگشتی و نیروی زیادی ایجاد کنند. از کاربرد مهم سلونوئیدهای گردان می توان به ایجاد حرکت چرخشی در جهت عقربه های ساعت و خلاف عقربه های ساعت نیز اشاره نمود. سلونوئیدهای چرخان را می توان با موتورهای پله ای کوچک نیز جایگزین نمود. در این موتورها حرکت زاویه ای ظریف و ریز هستند. زمانی که به سلونوئیدهای گردان انرژی زیادی داده می شود، از آنها نیز به همان میزان انرژی گرفته می شود. پس از آن تغییرات ریزی در پلاریته میدان مغناطیسی ایجاد می شود. در همان حین وضعیت روتور مغناطیسی دائم درگیر تغییرات جزئی می شود.
از کاربرد سلونوئیدهای گردان می توان به موارد زیر اشاره نمود:
- این نوع سلونوئیدها در انواع و اقسام اسباب بازی ها کاربرد دارند.
- از کاربرد سلونوئیدهای گردان می توان به شاتر دوربین با سرعت بالا و توان کم اشاره نمود.
- کنترل شیر
- ماشین ها اتوماتیک
- پرینترهای ماتریسی
در بخش قبل به کاربرد سلونوئیدهای گردان اشاره نمودیم. به یاد داشته باشید سلونوئیدهای گردان به نسبت دیگر سلونوئیدها مقاومت بالایی دارند. پیش از این طراحی این نوع سلونوئیدها بیشتر برای مکانیزم های دفاعی بود، ولی امروزه در بیشتر مکانیزم های صنعتی اتوماتیک مثل شاتر و لیزر نیز کاربرد دارند.

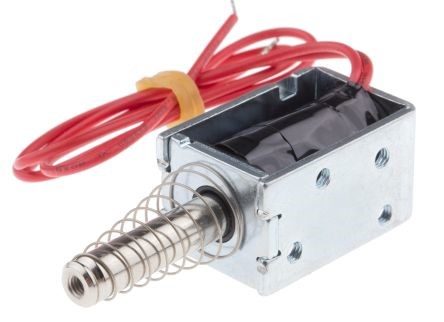

سلونوئید خطی چیست؟
در بخش های پیشین به موضوع سلونوئید چیست؟ پرداختیم. در این بخش به موضوع سلونوئید خطی می پردازیم. جهت حرکت و عملکرد پیستون این نوع سلونوئید به صورت خطی می باشد. سلونوئیدهای خطی به صورت رانشی و کششی هستند. لازم به ذکر است بدانید به نوع کششی جذبی و به نوع رانشی دفعی می گویند. در مدل کششی زمانی که به سلونوئید انرژی بیشتری داده می شود، بار را به طرف خودش می کشد. از این رو به آن جذبی نیز می گویند. در مدل رانشی، با افزایش انرژی، سلونوئید بار را از سمت خود به خارج دفع می کند. به همین خاطر به آن رانشی نیز می گویند. سلونوئید کششی و رانشی ساختار مشابه و یکسانی دارند. تنها تفاوت آن در طراحی پیستون و مکان فنر بازگشت می باشد.
در پاسخ به سلونوئید چیست؟ و کاربرد آن باید گفت: سلونوئیدهای خطی زمانی مورد استفاده قرار می گیرند که احتیاج به باز و بسته کردن داشته باشند. از کاربرد سلونوئید های خطی می توان به موارد زیر اشاره نمود:
- شیرهای باغبانی
- قفل درهای الکتریکی
- رباتیک
- موتور خودرو
- شیرهای کنترل هیدرولیکی و پنوماتیکی
نحوه عملکرد سلونوئید دوار به چه شکل می باشد؟
در پاسخ به سوال سلونوئید چیست؟ باید گفت نوع دیگری از سلونوئید وجود دارند که در آن پلانجر به جای اینکه حرکت خطی داشته باشد به صورت دورانی حرکت می کند. حرکت پلانجر یا شفت در این نوع سلونوئیدها با سرور موتورها و موتورهای متداول تفاوت های زیادی دارند. تعداد بسیار محدودی نقطه تعادل برای پلانجر وجود دارد. در بیشتر موارد دو نقطه تعادل مشاهده می شود. به یاد داشته باشید پلانجر در دو موقعیت قرار دارد. پس از آن ایست و توقف در زوایای بین دو نقطه تعادل به هیچ عنوان امکان پذیر نمی باشد. در این وسیله برای اینکه حرکت خطی به دورانی تبدیل شود از یک یا چند گوی استفاده می گردد.
جمع بندی
در این مقاله به سوال سلونوئید چیست؟ پاسخ دادیم. بهتر است بدانید کاربرد مهم سلونوئیدها برای کنترل سوپاپ ها، سوئیچ های مغناطیسی و قفل مکانیکی می باشد. شما می توانید حتی در فضاهای بسیار کوچک نیز از سلونوئیدها استفاده کنید.
